Beschreibung

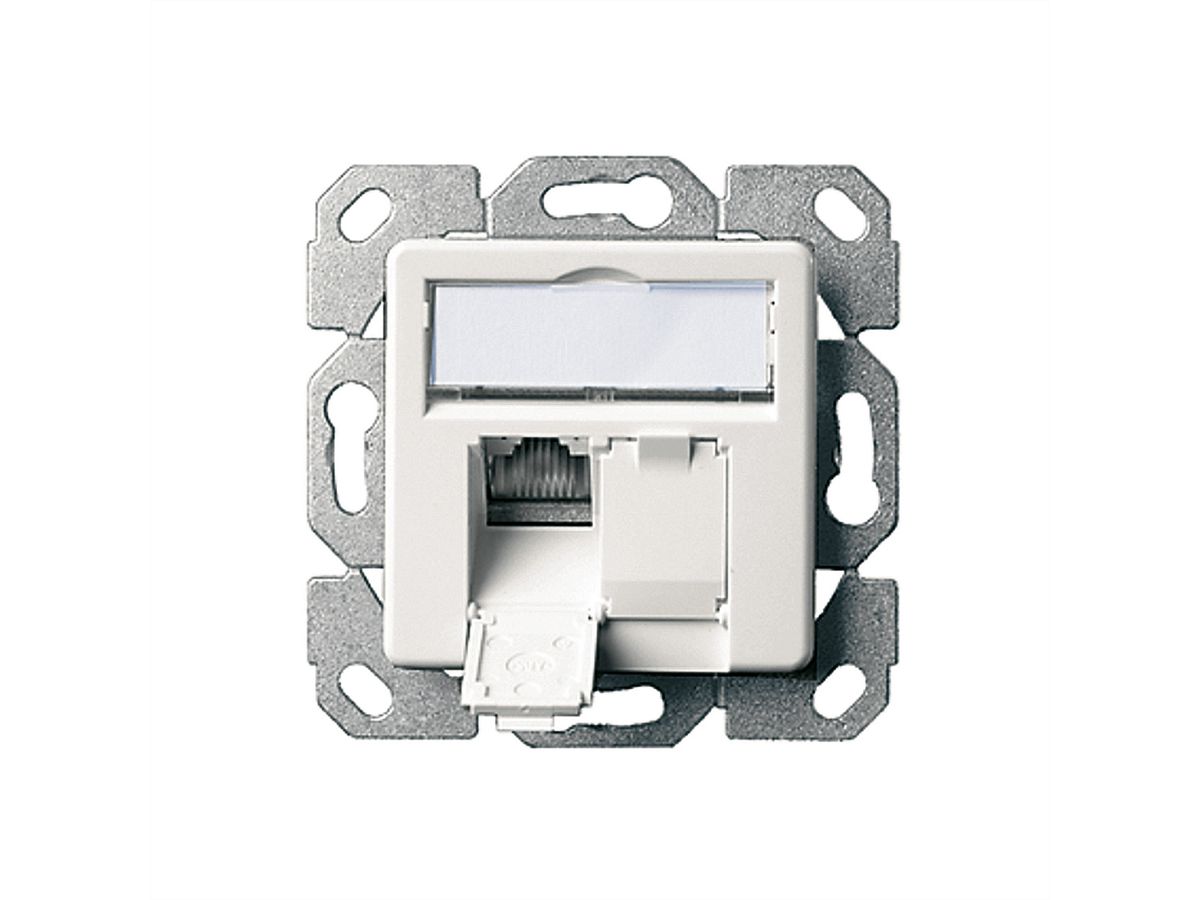

Netzwerk-Anschlussdose zum Einbau in Kabelkanal oder Bodentank

• Geeignet für Aufputzmontage und Einbau in Kabelkanal oder Bodentank
• Kombinierbar mit Abdeckungen diverser Schalterprogrammhersteller bei Verwendung einer AMJ45 Dose ohne Zentralplatte. Dabei passen bis zu 3 Dosen in einen Bodentank-Gerätebecher
• Kabelzuführung aus 8 möglichen Richtungen in 45° Schritten und steckbarer Erdungsanschluss an allen 4 Ecken
• Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung
• Bauform mit niedriger Einbautiefe; problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers
• Vollgeschirmtes Metallgehäuse
• Aufputzmontage erfordert Aufputzrahmenset 25.16.8556
• Unterputzmontage erfordert Abdeckrahmen einfach 25.16.8561 oder Abdeckrahmen zweifach 25.16.8567
• Der Universal-Geräteeinbauträger 25.16.8557 ermöglicht eine montagefreundliche und platzsparende Installation der Anschlussdosen in ein Brüstungskanalsystem

• Geeignet für Kanalsystem diverser Hersteller wie z.B. Ackermann, Jung, Tehalit und andere
• Befestigung erfolgt auf C-, Hut- und Kombischienen in der 35 mm Spur
• Leistungsmerkmale: Erfüllung der übertragungstechnischen Eigenschaften eines Class EA Channels (gesamte Übertragungsstrecke) nach ISO/IEC 11801 Ausgabe 2
• Wir empfehlen für den Aufbau einer strukturierten Verkabelung nach Class E folgende Komponenten zu verwenden: KERPEN ICT Megaline 723 4P Installationskabel, Best.-Nr. 21.15.7235, TELEGÄRTNER AMJ45 8/8 UP/50 Anschlussdosen, Best.-Nr. 25.16.8685, TELEGÄRTNER 19"-Panel MPP24-HS, Best.-Nr. 26.11.0526, und KERPEN ICT S/STP-Patchkabel mit HiRose Stecker TM21, Best.-Nr. 21.16.9050. Diese Produktkombination wurde bei der Firma KERPEN ICT im Prüflabor nach Klasse E im Channel von 100 m gemessen.
